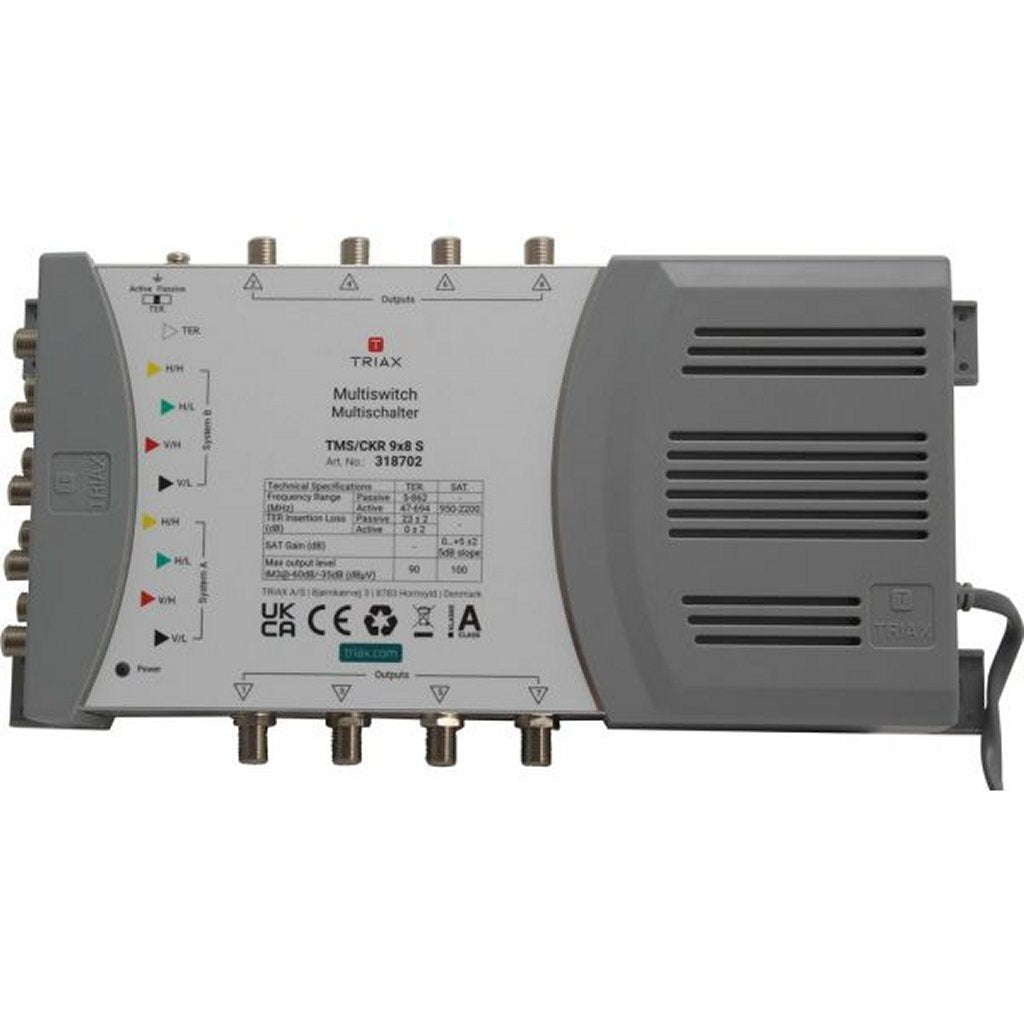

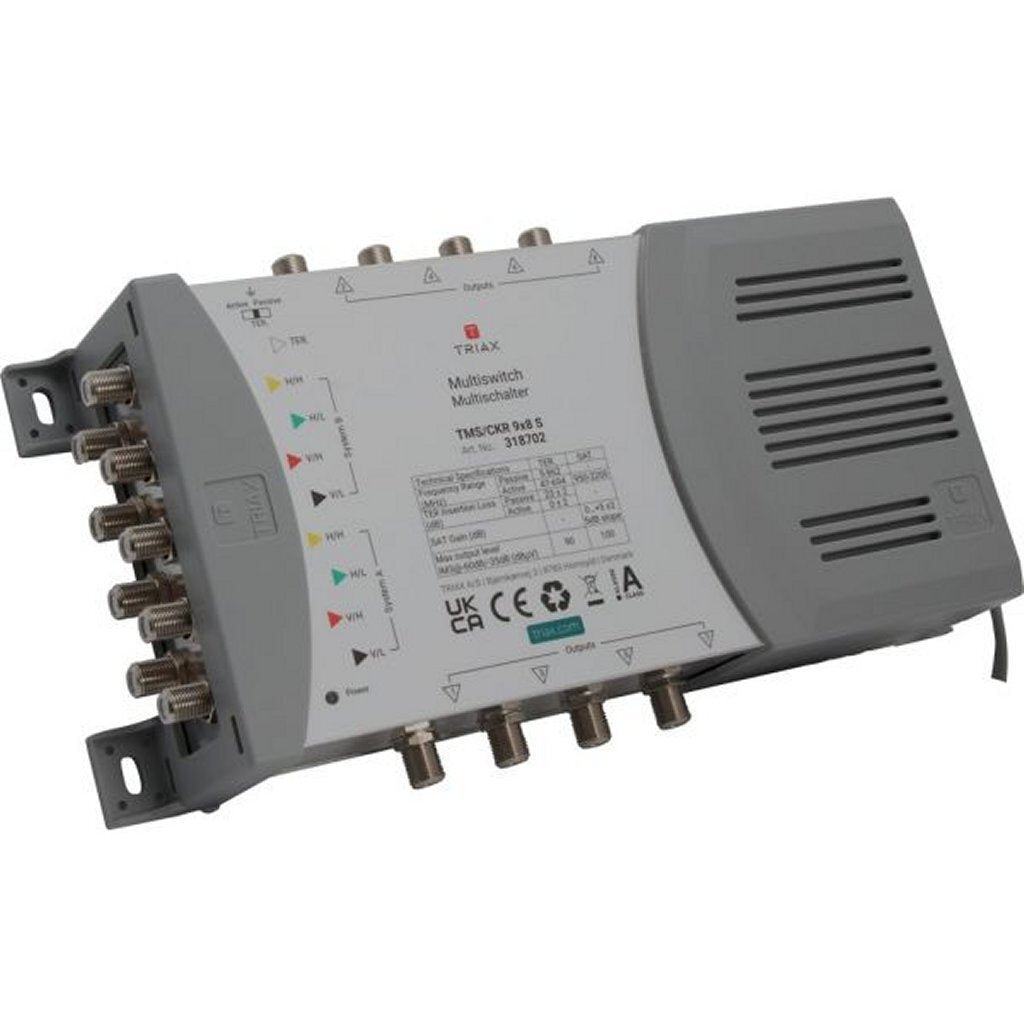

Triax TMS/CKR 9x8 S Multiswitch

Triax TMS/CKR 9x8 S Multiswitch
Standalone multiswitch voor 2 satellietposities met 9 ingangen en 8 uitgangen, geschikt voor het distribueren van satelliet- en terrestrische signalen in kleine en middelgrote systemen. Betrouwbaarheid gegarandeerd:een garantie van 6 jaar is onze garantie dat de kernwaarden van TRIAX, betrouwbaarheid en innovatie, de basis vormen van onze nieuwe multiswitches. De TMS/CKR 9x8 S biedt uitstekende prestaties en flexibiliteit, met een compact ontwerp voor installaties, zelfs in krappe ruimtes.

• Impedantie: 75
• Connectortype: F-vrouwelijk
• Aantal ingangen: 5
• Abonnee uitgangen: 8
• Stekker: EU-hoofdstekker
• Kleurcodering @IF/TER-ingangen VL=Zwart, VH=Rood, HL=Groen, HH=Geel, Wit=TER
• LNB-type: Quattro
• Maximaal ingangsniveau - SAT (IMD3 - 35dB) 95 dBµV
• Maximaal ingangsniveau - TER (IMD3 - 60dB) 90 dBµV
• Maximaal uitgangsniveau SAT @ -35 dB IMD3 100 dBµV
• Maximaal uitgangsniveau TER @ -60dB IMD3 90 dBµV
• LNB stroom max. 1000 mA
• Schakelopdrachten DiSEqC 1.0/2.0, 13/18V, 0/22kHz
• Frequentiebereik TER Actief: 47?694 / Passief: 5...862 MHz
• Frequentiebereik SAT 950?2200 MHz
• Versterking - SAT (met helling van 5 dB) 0?+5 ± 2 dB
• Winst - TER 0 ± 2 dB
• Tik verlies TER 23 ± 2 dB
• Isolatie SAT naar TER 30 dB
• Isolatie kruispolarisatie H/V 30 dB
• Isolatie out-out SAT 30 dB
• Isolatie out-out TER 25 dB
• Retourverlies SAT-ingangen >10 dB
• Retourverlies TER-ingangen >10 dB
• Retourverlies TAP-uitgangen >10 dB
• AC-voedingsspanning 180?264 VAC
• ESD-bescherming 4KV-ingangen & sub-uitgangen
• Stroomverbruik (typ.) 3,5W maximaal TER actief 2W max. TER passief W
• Maximaal stroomdoorlaat per F-connector 2000 mA
• Maximaal stroom naar elke uitgang (geleverd door settopbox) <50 mA
• Controle-LED's Groene LED (stroom)
• Temperatuur - in bedrijf -20?+55 °C
• Stalen behuizing
