Omschrijving

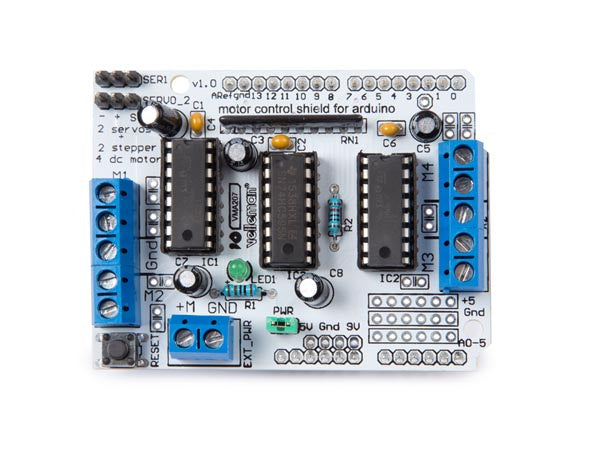

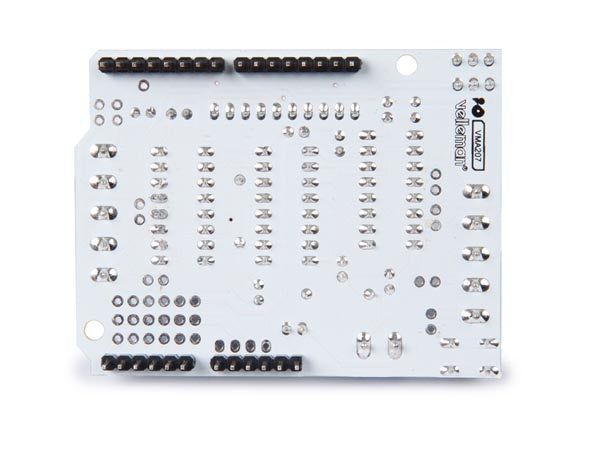

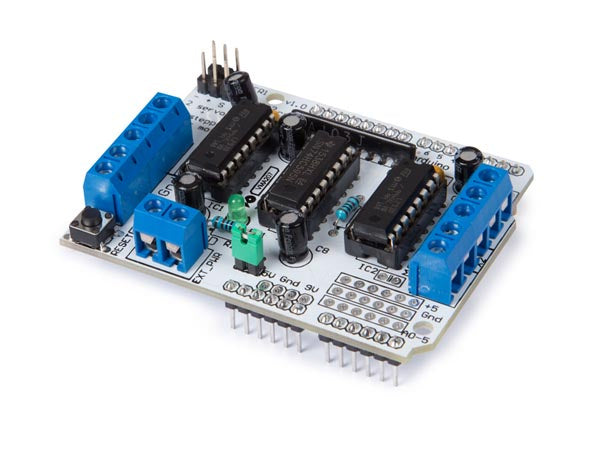

Whadda motor driver shield voor Arduino
Dit shield bevat twee L293D drivers en een 74HC595 schuifregister. Het schuifregister breidt drie pinnen van de Arduino uit tot acht pinnen om de richting van de motoren aan te sturen. De OE (output enable) van de L293D is rechtstreeks aangesloten op de PWM-uitgangen van de Arduino.
Specificaties:
Kleur: wit
Geslacht: unisex
Materiaal: kunststof
Afmetingen: 68 x 55 x 20 mm (L x B x H)
Technische specificaties:
Chips: 2 L293D-chips
Bruggen: 4 H-bruggen
Stroom: 0.6 A per brug (1.2 A piekstroom)
Thermische beveiliging: ja
Interne kickback beschermingsdiodes: ja
Motoren: max. 4 bidirectionele DC-motoren, max. 2 stappenmotoren
Aansluitingen: 2 voedingsaansluitingen voor aparte logic en motor
Geschikt voor motoren: van 4.5 VDC - 16 VDC
Aansluitingen: 2 aansluitingen voor 5 V-servo's
Dit shield bevat twee L293D drivers en een 74HC595 schuifregister. Het schuifregister breidt drie pinnen van de Arduino uit tot acht pinnen om de richting van de motoren aan te sturen. De OE (output enable) van de L293D is rechtstreeks aangesloten op de PWM-uitgangen van de Arduino.
Specificaties:
Kleur: wit
Geslacht: unisex
Materiaal: kunststof
Afmetingen: 68 x 55 x 20 mm (L x B x H)
Technische specificaties:
Chips: 2 L293D-chips
Bruggen: 4 H-bruggen
Stroom: 0.6 A per brug (1.2 A piekstroom)
Thermische beveiliging: ja
Interne kickback beschermingsdiodes: ja
Motoren: max. 4 bidirectionele DC-motoren, max. 2 stappenmotoren
Aansluitingen: 2 voedingsaansluitingen voor aparte logic en motor
Geschikt voor motoren: van 4.5 VDC - 16 VDC
Aansluitingen: 2 aansluitingen voor 5 V-servo's
Eigenschappen
| EAN | 5410329730284 |
|---|---|
| Op voorraad | Nee |
| Merk | Whadda |
| Levertijd | Niet op voorraad. Neem contact op voor de levertijd. |
